產品描述及特性

1.1.YC5800芯片和模塊概述

YC5800-48L是一款OTP高音質的MP3語音芯片，擁有8-BIT CISC，支持WAV和MP3解碼；帶有豐富的外設接口：一個SPI，一個標準的UART異步串口；音頻輸出可直接驅動16歐姆耳機；帶實時時鐘及萬年歷時鐘模塊功能；低功耗：休眠時待機電流約80uA；控制播放響應快速，優于同類產品；適合用于需要更換語音或者音樂文件時間較長、音質要求較高的場合。

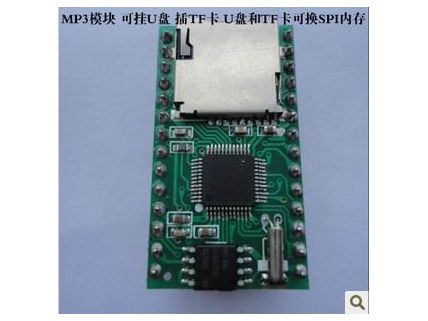

YC5800-28P屬于以YC5800-48L為主控芯片開發的高音質性能穩定的半成品模塊。該系列模塊都具有YC5800-48L的最小系統功能，自帶SPI-FLASH作為存儲介質，自帶一瓦功放；串口控制功能。可在線下載音樂文件或者通過TF卡或U盤更換音樂文件。在此基礎上各自帶有不同的特色功能，靈活配合各種情況的二次開發或直接使用。

1.2.應用范圍

YC5800-48L芯片及模塊可應用在汽車電子（防盜報警器、倒車?yán)走_(dá)、GPS導航儀、電子狗、中控鎖）、智能家居系統、家庭防盜報警器、醫療器械語音導航、個性語音播放器、家電（電磁爐、電飯煲、微波爐）、娛樂設備（游樂機、語音廣告機）、學習模型（早教機、兒童有聲讀物）、智能交通設備（公交報站器、停車場系統）、工業控制領域（電梯、工業設備）、語音說明書、故障代碼語音解釋、玩具等領域。適合：需要更換語音或者時間較長、音質要求較高的場合。

1.3.YC5800-48L語音芯片特性

內核

·8KB OTP

·8-BIT CISC；

MP3/WAVDecoder

·可直接驅動16 歐姆耳機，SNR=93dB

·支持MPEG 1/2/2.5 Layer3，支持MP3解碼

·支持16Kbps~320Kbps碼率和8KHz~44.1KHz采樣率的MP3和WAV兩種格式文件

·在SPI-FLASH存儲中只支持MP3格式的文件，在SD卡或U盤中支持MP3和WAV兩種格式文件

·32 級音量可調

SPI

·一個SPI接口，支持SPI-FLASH在線下載語音文件；

·支持4M、8M、16M、32M和64M的SPI-FLASH；

·上電默認播放SPI-FLASH的內容，上電播放SPI時間0.8s以內；

·支持SD卡、U 盤，SPI Flash存儲方式；

SDhost Controller

·支持FAT16，F(xiàn)AT32文件系統；

·最大支持2GByte容量SD卡，可控制直接播放SD卡內容，支持熱插拔功能(YC5800M02 V1.5和YC5800M03 V1.6及以上的版本)。

·可脫機拷貝SD卡的內容到SPI-FLASH中；

USBHost/Device

·支持2Gbyte存儲介質，可控制直接播放U盤內容，支持熱插拔功能。

·可脫機拷貝U盤內容到SPI-FLASH中；

·拷貝時可通過設置iSound.mp3文件進行更改上電播放模式：上電是否自動播放，單曲是否循環、所有曲目循環或隨機播放；

功能按鍵

·三種拷貝方式：按鍵上電拷貝、雙鍵拷貝（同時按住A、B鍵）和串口命令拷貝；

·按鍵拷貝功能鍵，有按鍵上電拷貝和按鍵選擇播放功能；

·A、B模式[1]功能按鍵:A、B模式切換功能；

·4個按鍵一對一播放按鍵，兩種播放循環模式可選；

·ADC按鍵，支持五個標準MP3功能按鍵，實現一個引腳控制多個按?。?/p>

UART

·標準UART通信接口,默認波特率9600（不支持其他波特率）

·可通過MCU或PC串口命令控制，通訊高效穩定；

·可控制插入音樂播放；

·可控制組合連續播放；

·可設置RTC，可設置定時時間；

·控制播放響應快速，優于同類產品；

·在有EEPROM時記憶設置的工作模式，上電自動識別模式。在模式切換過程中，指示燈閃爍表示模式切換成功后BUSY變低。

·內部自帶一個復位模塊；

·RTC實時時鐘及萬年歷時鐘模塊功能；

·一個BUSY信號輸出腳，當有音頻正在播放時，輸出高電平，平時為低；

·可靈活支持各種語音開發方案。

休眠與喚醒：

·休眠：當DATA5接收到2秒的高電平，芯片就進入休眠模式；

·休眠喚醒：芯片處于休眠時，當DATA5接收到一個高脈沖，芯片就被喚醒；

封裝：

·YC5800-48L芯片：TQFP48，

·模塊：YC5800-28P；

1.4.YC5800-48L語音芯片及模塊功能概述

YC5800-48L語音芯片是一款功能強大的OTP語音單片機芯片。YC5800-48L讓語音芯片不再為控制方式而尋找合適的外圍單片機電路，高度集成的單片機技術足于取代復雜的外圍控制電路。功能操作方式簡潔易懂，大大減少了使用和二次開發的時間。

在線SPI下載：通過下載器和本司的下載編譯軟件，簡單方便地將音樂文件下載到SPI-FLASH中。下載器使用簡單，編譯軟件操作方便。

ADC標準按鍵：一個接口可控制五個按鍵，節省I/O資源；完全迎合市場上MP3的播放/暫停、停止、上一曲、下一曲、音量+、音量-等功能；

按鍵拷貝功能鍵：該按鍵功能腳的正常功能為：短按時，為下一曲播放功能，當?shù)阶詈笠皇浊鷷r(shí)就從新回到第一首曲，且曲目的播放模式為單曲循環模式；長按時，為上電拷貝功能，即在上電前先按住該功能鍵不放開，然后上電，保持5秒直到BUSY指示燈閃爍（表示進入拷貝）后，松開按鍵，等待BUSY指示燈停止閃爍變暗，拷貝成功。

A、B模式功能按鍵：短按【A鍵/上一曲】選曲，長按A鍵3秒就設置成A模式；短按【B鍵/下一曲】選曲，長按B鍵3秒就設置成B模式，按鍵以低電平有效。模式A：每次上電自動播放當前(存儲器記憶)歌曲，播放一遍就停止。模式B：每次上電一次，就會播放(存儲器記憶的)下一曲，播放一遍就停止；當上電播放到最后一曲時，再上電就從第一首開始播放。

一對一按鍵：當DATA14為高時DATA16DATA17DATA18DATA19分別對應1、2、3、4段語音，低脈沖觸發播放一遍就停。當DATA14為低時DATA16DATA17DATA18DATA19分別對應1、2、3、4段語音，低電平保持時為單曲循環模式，當跳變到高電平時把正在播放的當前曲目播放完成就停止播放。

UART串口控制：標準的串口通訊協議，可通過發送命令控制指定音樂文件播放、存儲器切換、播放循環模式切換、音樂插播、多曲目組合播放、RTC設置及讀取、定時喚醒觸發等功能；

iSound.mp3文檔設置：通過設置iSound.mp3文件，放在SD卡里面內容的最后位置，一并拷貝到SPI-FLASH中，這樣可以設置改變是否上電自動播放FLASH的音樂和曲目的循環模式。

休眠與喚醒：休眠：當DATA5接收到2秒的高電平，芯片就進入休眠模式；休眠喚醒：芯片處于休眠時，當DATA5接收到一個高脈沖，芯片就被喚醒；
