當前位置：網站首頁 » 產品展示 » 語音模塊 » MP3語音模塊 » YC6002-16P MP3模塊

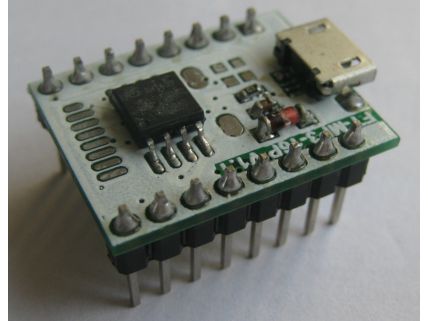

1.1 簡介
YC6002是一個提供串口的MP3芯片，完美的集成了MP3、WAV的硬解碼。支持電腦直接更新spi flash的內容，通過簡單的串口指令即可完成播放指定的音樂，以及如何播放音樂等功能，無需繁瑣的底層操作，使用方便，穩定可靠是此款產品的最大特點。另外該芯片也是深度定制的產品，專為固定語音播放領域開發的低成本解決方案。
1.2 功能
1、支持采樣率(KHz):8/11.025/12/16/22.05/24/32/44.1/48；
2、24位DAC輸出，動態范圍支持90dB，信噪比支持85dB；
3、支持128M字節的SP-Flash；
4、多種控制模式，并口控制模式、串口模式、AD按鍵控制模式；
6、最多支持256首歌曲；
7、30級音量可調，10級EQ可調；
8、可以外掛spi flash,連接電腦可以顯示spi flash的盤符進行更新內容；
9、可以通過單片機串口進行控制播放指定的音樂；
10、可接AD按鍵模；
2. 芯片使用框圖
2.1 硬件參數
名稱 | 參數 |
MP3文件格式 | 1、支持所有比特率11172-3和ISO13813-3 layer3音頻解碼 |
2、采樣率支持(KHZ):8/11.025/12/16/22.05/24/32/44.1/48 | |
3、支持Normal、Jazz、Classic、Pop、Rock等音效 | |
USB接口 | 2.0標準 |
UART接口 | 標準串口，TTL電平,波特率9600 |
輸入電壓 | 供電在3.2V-5V最佳為4.2V |
額定電流 | 20ma |
尺寸 | 標準的SOP16封裝 |
工作溫度 | -40度~70度 |
濕度 | 5% ~ 95% |
2.2 模塊管腳說明
2 | UP | 上一曲 |
|
3 | DOWN | 下一曲 |
|
4 | VOL+ | 音量加 |
|
5 | VOL- | 音量減 |
|
6 | DP | USB+ | 接U盤和電腦的USB口 |
7 | DM | USB- | 接U盤和電腦的USB口 |
8 | BUSY | 忙信號輸出 |
|
9 | RX | 串口接收 |
|
10 | TX | 串口發送 |
|
11 | GND | 接地 |
|
12 | +5V | 5V輸入 | 不可以超過5.2V |
13 | AL | 音頻左 | 驅動耳機、功放 |
14 | AR | 音頻右 | 驅動耳機、功放 |
15 | SPK- | 接喇叭 |
|
16 | SPK+ | 接喇叭 |
|
需產品詳細資料和報價，請聯系專業人員譚先生，QQ：1677080092，咨詢直線：15622277367
